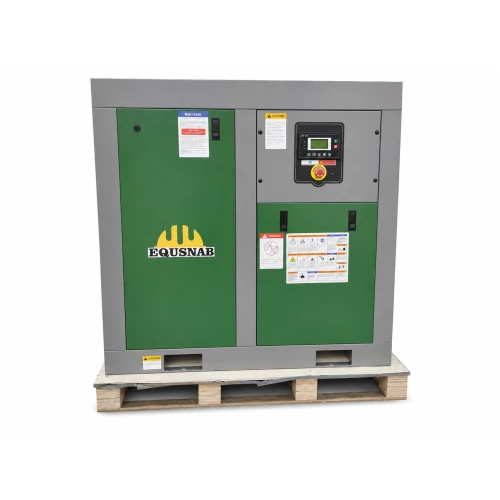

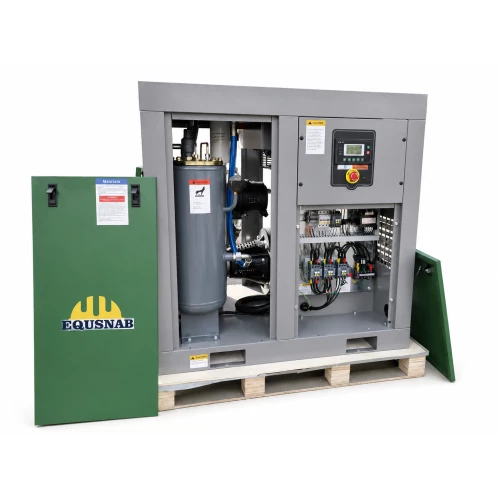

Винтовой компрессор ЕВ-22 электрический

Артикул: EB-22
Винтовой компрессор ЕВ-22 электрический Винтовой компрессор ЕВ-22 электрический
  • Рабочее давление
    8 бар
  • Мощность
    21 кВт
  • Производительность
    2,3 м.куб./мин
Подробные характеристики
Цена с НДС:1 644 500 d
Купить в 1 клик
Гарантия производителя 12
Стоимость доставки от 35 165 d
  • Характеристики
  • Характеристики

    Винтовой компрессор ЕВ-22

    Винтовой компрессор применяется при организации пневматических систем. Это наиболее эффективное оборудование для организации подобных манипуляций, так как обладает внушительными параметрами и небольшим весом. От него исходит небольшая волна шума и вибрации, если сравнивать с аналогами, предназначенными для сжатия воздуха и газов. Рассмотрим сферы применения винтовых компрессоров, их виды, типы привода и многое другое.

    Где применяется?

    Винтовые компрессоры обладают хорошими техническими характеристиками, поэтому могут применяться в самых разнообразных сферах промышленности:

    • Химическая отрасль. Для решения поставленных задач необходимо наличие сжатого воздуха, который прошел неоднократную очистку от вредных примесей, и энергосберегающих винтовых установок.
    • Медицина. Обеспечивается надежность и содержание минимального уровня масла в воздухе.
    • Полиэтиленовое производство. Нужен экономичный и эффективный выдув тары.
    • Системы охлаждения. Применяется компрессор портированного типа, который выпускает охлаждающий газ сквозь порты.
    • Судостроение, машиностроение.
    • Энергетика и металлургия.
    • Строительные работы. Оборудование нужно для работы с песком, цементом и прочими сухими веществами.

    Также винтовые компрессоры применяются в виде приводов на использующих энергию сжатого воздуха установках. В зоне горения для обдува используется в роли окислителя. Для пневмоинструмента для резки компрессоры подают сжатый воздух. Их роль велика и для сверления, шлифовки, упаковки и укладывания в палеты, в качестве распылителя и конвейерных систем.

    Виды и их характеристики

    По принципу действия компрессоры бывают двух классов:

    1. Объемного. В рабочие органы поступает объем нужного вещества и происходит его сжимание. После этого перемещается или нагнетается в специальную камеру. Объемные машины работают по принципу дискретного воздействия. Процессы протекают последовательно, соблюдая цикличность. Объемные компрессоры также называют машинами статического действия из-за медленного процесса сжатия поступаемого вещества.
    2. Динамического. Вещество перемещается без остановки через проточную компрессионную часть. Кинетическая энергия потока при этом превращается в потенциальную. Плотность растет медленно и повышается при входе и выходе из лопастей. Динамические машины относят к устройствам непрерывного действия.

    Рассматривая конструктивный признак рабочих деталей основного назначения, можно выделить винтовые компрессоры следующих видов:

    • Поршневые. Объемное устройство, способное всасывать, сжимать и вытеснять газ поршнем, который движется в цилиндрической части корпуса.
    • Спиральные. Одновальные устройства объемного поля действия. Применяется, как правило, в транспортных и бытовых кондиционерах, насосах теплового формата и холодильных устройствах средней, малой производительности. Изначально спиральные компрессоры наполняются маслом путем впрыска капельной жидкости. По исполнению выпускаются герметичные, бессальниковые, сальниковые, с горизонтальным и вертикальным расположением вала.
    • Роторные. Действуют по схеме передачи энергии сжимаемому газу. Отнесены к объемным машинам, работающим по принципу сжатия газа в замкнутом пространстве за счет уменьшения его объема. У роторного варианта компрессора отсутствует поршень, который отвечает за возвратно-поступательное вращение. Есть пластинчатые, жидкостно-кольцевые и компрессоры типа «Рутс». Газ сжимается и плавно подается, поэтому можно использовать машину для создания вакуума.
    • Динамического действия. Сжатие производится непрерывно в потоке движущегося вещества. В качестве рабочих органов представлены колеса с лопатками, которые вращаются и подают механическую энергию. Скорость и давление постепенно возрастают. Кинетическая энергия преобразуется в потенциальную. Сжатие происходит на большой скорости за счет применения сил инерции. К классу динамических компрессоров можно отнести осевые, вихревые и центробежные.

    По максимальному рабочему давлению устройство подразделяют на следующие виды:

    • Низкое давление. Работают до 3,5 бар.
    • Среднего давления. Достигают 15 бар.
    • Высокого давления. Набирают 35 бар.

    В зависимости от типа потребляемой энергии есть дизельные, они же автономные, и электрические компрессоры. Первый вариант заправляют топливом жидкого состава. Используют для открытых или удаленных площадок строительства. Электрические же подключаются к сети и питаются от нее постоянно.

    Также можно выделить вариации винтовых компрессоров в зависимости от рабочей среды:

    1. Воздушные винтовые. Сжимают воздух.
    2. Газовые. Сжимают газы разного состава.
    3. Многослужебные. Работают одновременно и с воздухом, и с газом.
    4. Многоцелевые. Поочередно применяют газы разного состава и наполнения.

    Фазность компрессоров

    Перед покупкой винтового компрессора важно определить необходимую для работы фазу. Выделяют следующую полезную фазность:

    1. Однофазность. Применяется для выполнения бытовых процессов и работ. Например, в домашних условиях с электрической сетью в 220 Ватт.
    2. Трехфазность. Такие компрессоры работают от напряжения в 380 Ватт. Используются для объемного производства.
    3. Универсальные машины. Является гибридом однофазных и двухфазных вариантов. Может работать как от 220 Ватт, так и от 380 Ватт. Необходимы для производств постоянного потока действий, где важна смена напряжения фаз.

    Тип привода

    Существует два типа приводов:

    1. Прямой. Компрессоры просты и надежны в конструктивном плане. Легки и удобны в сборке, монтаже и установке. Надежность и недорогая цена – главные отличительные характеристики устройства для многообразных сфер деятельности. Есть и существенный минус прямого привода: не слишком мощная производительность. Ввиду этого часто машина может перенагреваться. Не подходит прямой привод для работ непрерывного или слишком долгого характера. Агрегат этого типа слишком шумный, чтобы использовать его в домашних условиях.
    2. Ременной. Привод способен повышать мощность и долголетие работы машины. Отличительным плюсом, по сравнению с прямым приводом, можно отметить высокую производительность и долгое время непрерывной работы. Но конструкция корпуса и внутренних частей довольно сложная, что делает затруднительным ремонт при поломке. Починить ременной привод может только специалист широкого уровня. Стоимость, соответственно, в разы больше, чем у компрессора прямого привода.

    Как правильно выбрать?

    Сначала важно определиться с вариантом приобретения: брать электрический компрессор до 55 кВт или остановиться на покупке мощного агрегата с энергией свыше 55 кВт. На рынке можно встретить компрессор б/у с довольно привлекательной ценой. Но брать подобную модель рекомендуется только тогда, когда досконально будет осмотрен корпус и изучена инструкция. Важно обозначить визуально допуски осевого и радиального люфта вала ведущего ротора винтовой пары. На слух определить допустимые вибрации.



    Технические параметры
    параметр для компрессора EB-22
    производительность m³/min 3,8 3,6 3,2 2,5
    рабочее давление Bar 6 8 10 12,5
    макс./мини. рабочее давление Bar 6.0/5.0 8.0/6.0 10.0/6.0 12.5/6.0
    Макс./минимальная рабочая температура окружающей среды 46/-2 46/-2 46/-2 46/-2
    Уровень шума
    Уровень шума агрегата (2) dB(A) 66±5 66±5 66±5 66±5
    Параметры охлаждения, максимальная температура окружающей среды 46 ℃
    Макс.температура выходного воздуха от блока  101 101 101 101
    Параметры воздушного охлаждения
    Разница между температурой выхлопных воздуха доохладителя и температурой окружающей среды  12/53.6 12/53.6 12/53.6 12/53.6
    Воздушный поток охлаждающего вентилятора m³/h 4000 4000 4000 4000
    параметр масла
    Объем сепаратора литр 19 19 19 19
    Общий объем системы смазки литр 23,75 23,75 23,75 23,75
    тип привода прямый привод (муфт)
    Мощность вала кВт 22,5 22,5 22,5 22,5
    Габарит
    Д*Ш*В мм 1500*920*1320
    вес кг 541 541 541 541
    размер выхода BSPT 1-1/4” 1-1/4” 1-1/4” 1-1/4”
    параметр мотора
    мощность кВт 15 15 15 15
    IP защитный класс   IP23/IP54 IP23/IP54 IP23/IP54 IP23/IP54
    Номинальный ток главного двигателя   A 38,5 38,5 38,5 38,5
    Напряжение и частота   380v/50hz/3Ph
    Скорость вращения Rpm 3000 3000 3000 3000
    Электрический параметр
    Минимальный размер кабеля мм2/Cu 10 10 10 10
    Примечание: 1. FAD (подача свободного воздуха) Испытание на объем воздуха соответствует стандарту ISO 1217, приложение C; 2, проверка шума в соответствии со стандартом ISO 2151, отклонение значения шума ± 3 дБ (A).
