Токарные станки с наклонной станиной позволяют производить высокоскоростную обработку деталей с упрощенным отводом стружки. Увеличенное количество позиций в резцедержке позволяют производить обработку с большим количеством технологических операций различным режущим инструментом, который меняется автоматически. В свою очередь револьверные головки могут оснащаться механизмом приводов инструмента и осью С, в результате чего такие станки превращаются в токарные обрабатывающие центры с ЧПУ с возможностью фрезерования. Система ЧПУ, сервомодули и серводвигатели Fanuc обладают высокой отказоустойчивостью и требуют минимального технического обслуживания в процессе эксплуатации станка.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокая точность и повторяемость.
- Повышенная жесткость и виброустойчивость
- Высокий уровень автоматизации производства.
- Производственная гибкость.
- Подшипники NSK, Япония
- Система ЧПУ и привода Fanuc (Япония)
- Цельнолитая наклонная станина.
- На станках серии DL применяются разные направляющие, в зависимости от модели: Направляющие качения и направляющие скольжения.
НАЗНАЧЕНИЕ:
- Токарные станки с ЧПУ серии DL предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование.
- Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.
- При наличии приводного инструмента можно производить следующие операции: фрезерование, гравирование, маркировку и т. д.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Современные высокопроизводительные токарные обрабатывающие центры серий CL применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроительной, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |

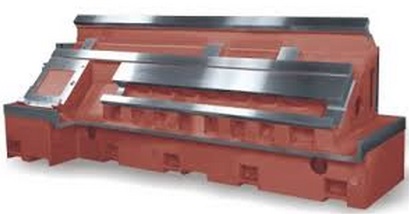

Станина
Наклонная станина отлита из чугуна. Угол наклона станины 45°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.
|
 |

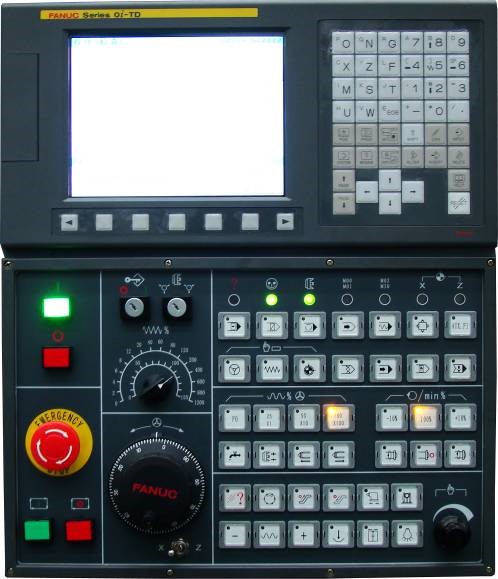

Система ЧПУ Fanuc (Япония)
Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.
|
 |

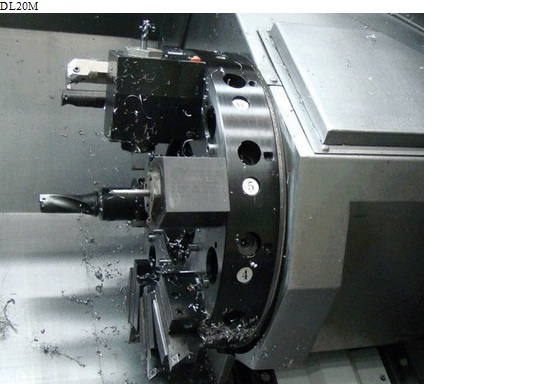

Револьверная головка
В стандартной комплектации на станке установлена 12-ти позиционная револьверная головка. Поворот револьверной головки осуществляется в обе стороны для более быстрой смены инструмента. Время смены инструмента 0,3с.
Опционально устанавливается 12-ти позиционная револьверная инструментальная головка типа VDI с приводным инструментом фирмы SAUTER, DUPLOMATIC или BARUFFALDI
|
 |

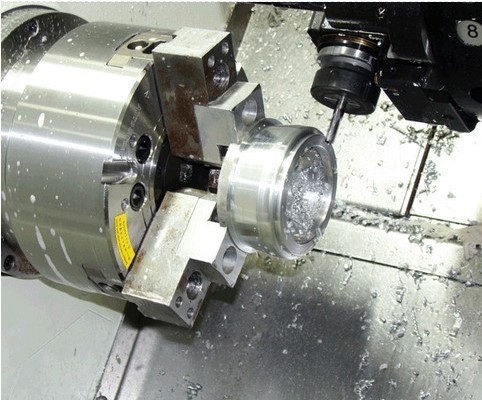

Гидравлический патрон
Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.
|
 |

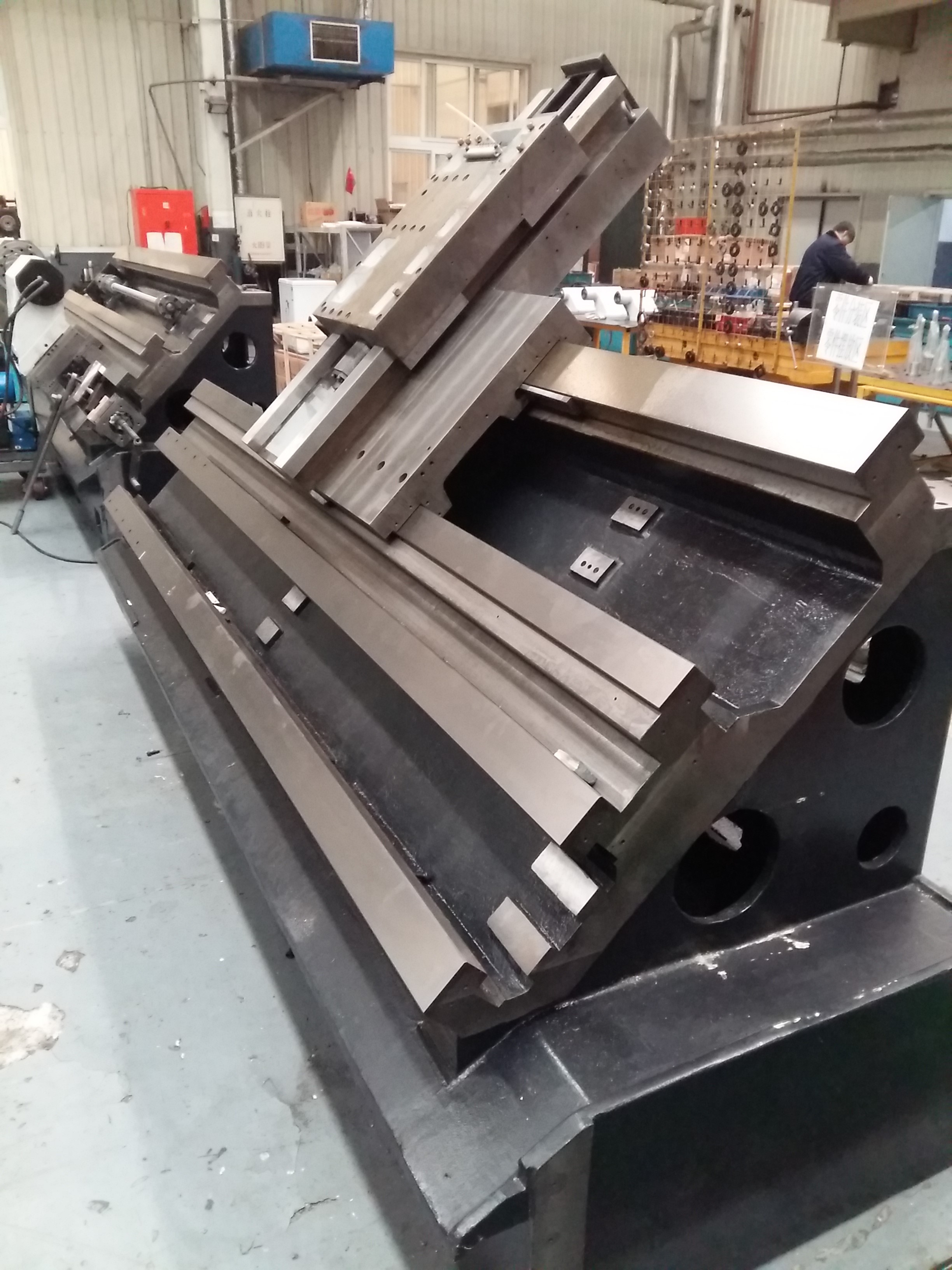

Направляющие скольжения
Применяются при тяжелых режимах обработки
|
 |
Подшипники шпинделя
Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью
|
 |

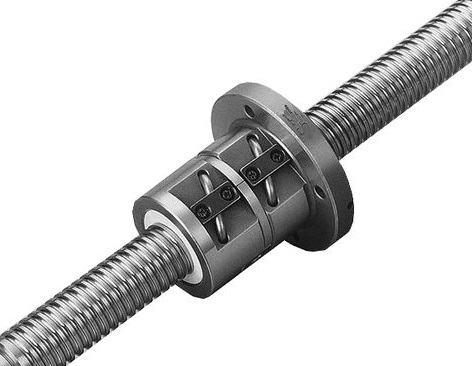

ШВП
На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3.
К каждой гайке ШВП подведена трубка импульсной смазки
|
