Станок листогибочный ручной STALEX BSM 2540/0.8

Станки серии Stalex BSM – это проходные станки с ручным приводом, имеют жесткую сварную конструкцию, эксцентриковый механизм и направляющий вертикальный узел перемещения прижимной балки, сплошной стальной уголок имеет острую геометрию для получения на заготовках малый R при гибки, роликовый отрезной нож входит в стандартную комплектацию, гибочная балка имеет узел настройки прямолинейности.
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,7мм (с временным сопротивлением или прочностью σв ≤400МПа)
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,8мм (с временным сопротивлением или прочностью σв ≤320МПа)

Станок Stalex BSM 2540/0.8 является универсальным для работы с отливами, откосами, доборными элементами кровли, в том числе и для работы с крупногабаритными изделиями - такие как квадратная вентиляция (общие габаритные размеры верхней прижимной балки составляют 170х170 мм (высота х глубина)). Возможность гибки от 0° до 135° – за один гиб, гибка до 180° – с дожатием в прижимной балке.

Особенности:

• Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка

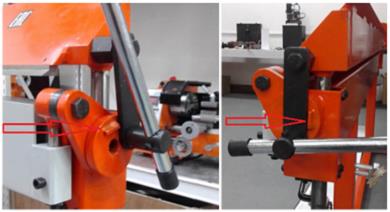

• Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки
• На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении
• Гибка до 180° – с дожатием в прижимной балке, угол гиба 150° для полок до 15мм и 135° для полок более 15мм.

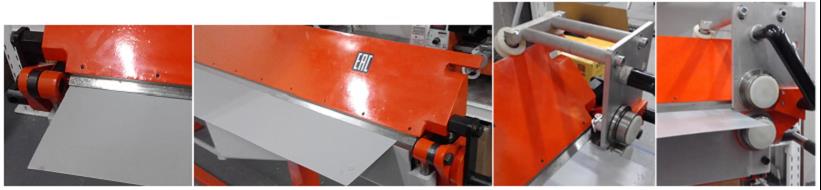

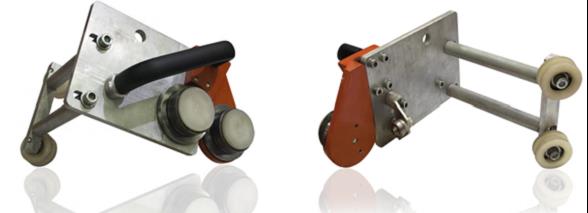

• Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)
• Удобное место для размещения роликового ножа, во время гибки листа
• Рабочие поверхности прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали

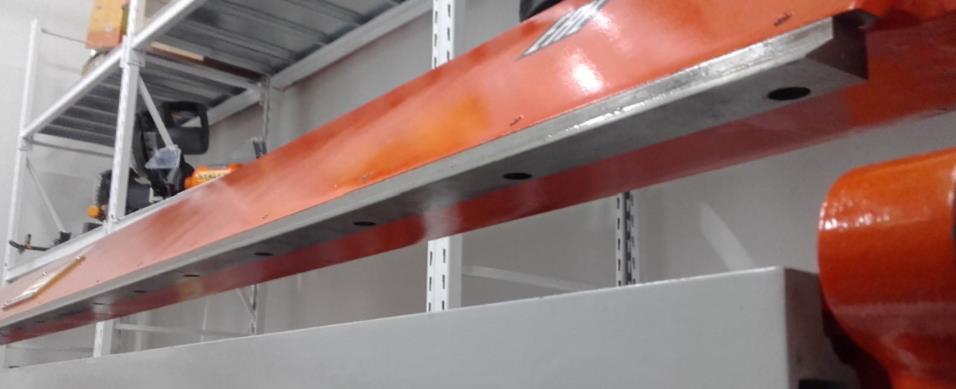

• Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения

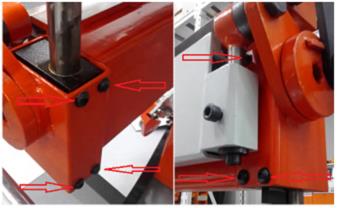

• Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение
• Регулировка прижимной балки в вертикальной плоскости

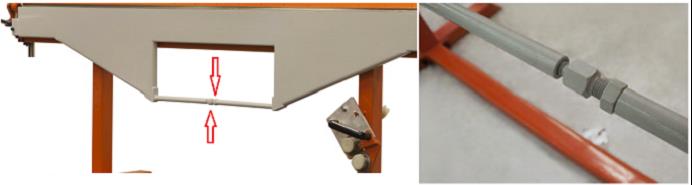

• Регулировка гибочной балки, через узел настройки прямолинейности
• Регулировка гибочной балки в вертикальной плоскости
• Разборные стойки для облегчения транспортировки
• Отверстия для крепления станка к полу




Вертикальный подъём прижимной балки – 55 мм

Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)

Удобное место для размещения роликового ножа, во время гибки листа

Рабочая длина (гибка и резка) – 2540 мм

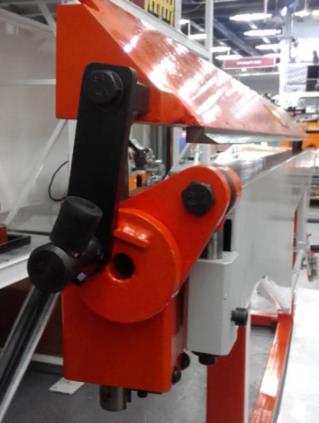

Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки

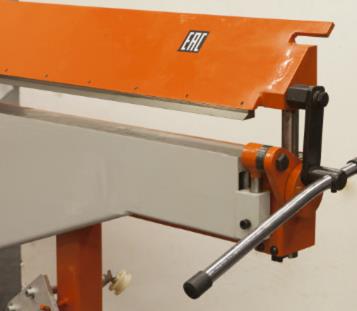

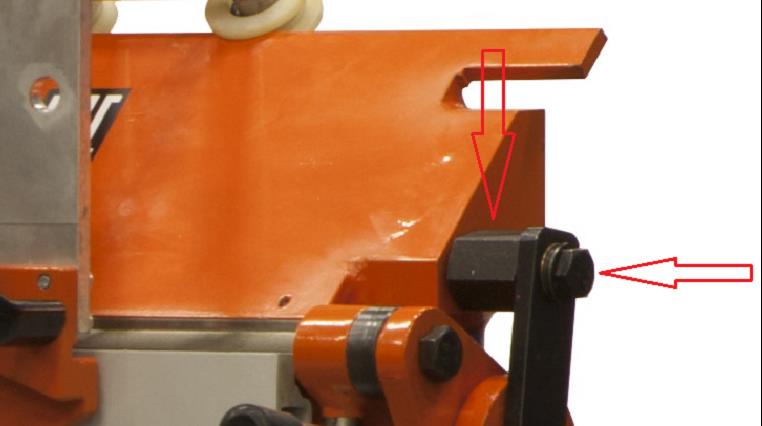

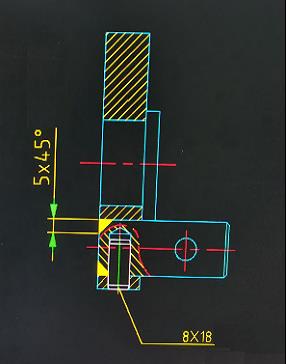

На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении

Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения

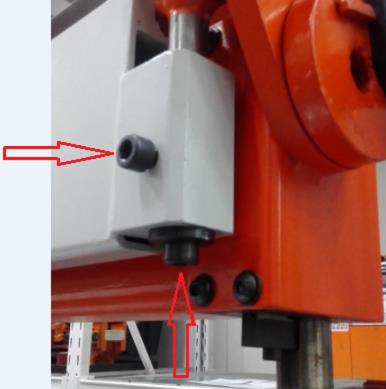

Регулировка прижимной балки в вертикальной плоскости

Регулировка гибочной балки, через узел настройки прямолинейности
