Гидравлический пресс Stalex HP-S предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников).
Отличительной особенностью станка является его надёжность - усиленная конструкция станка и надёжная гидравлическая система позволяют обеспечить устойчивую бесперебойную работу. Гидростанция станка имеет 2 скоростных режима:

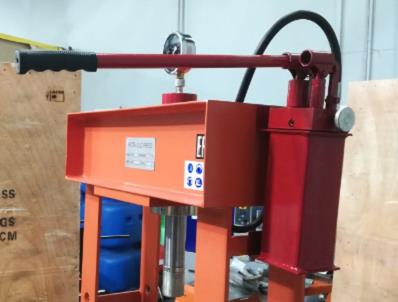

Рукоятка гидравлической станции имеет широкую поверхность хвата.
Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали: запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.
Вес станка 187кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP S имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
|
|
Два скоростных режима гидростанции:
ü Холостой режим – ход поршня за одно нажатие рукоятки 3,5мм
ü Рабочий режим – – ход поршня за одно нажатие рукоятки 1,0мм
|
|
|
А – общая высота станка
|
1850 мм
|
|
B – общая ширина станка (по ножным опорам)
|
800 мм
|
|
B – общая ширина станка (верхняя часть станка + гидростанция)
|
880 мм
|
|
С – общая глубина станка
|
600 мм
|
|
D – расстояние между опорами
|
495 мм
|
|
Е – боковое расстояние межу опорами
|
200 мм
|
|
H - максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола.
|
750 мм
|
|
|

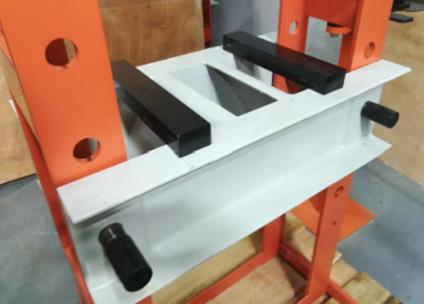

Основа рабочего стола – два швеллера 20 с двумя рёбрами жёсткости, установленными под углом к друг другу.
Расстояние между верхними частями рёбер жёсткости рабочего стола – 170мм.
(D: Ширина 495мм – расстояние между опорами)
(Ширина 700мм – расстояние стола вкл. ширину опор)
|
|
|
В стандартной комплектации два рабочих блока.
315х55х35 (ДхШхВ)
|
|
|

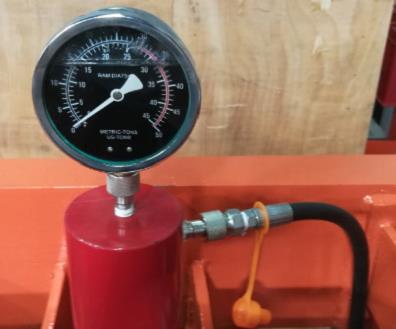

Манометр
|
|
|

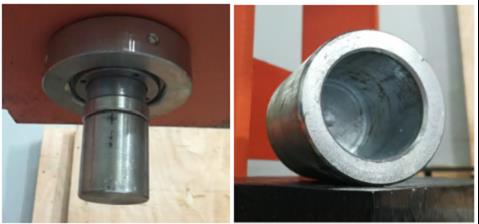

В стандартной комплектации поставляется пресс-головка.
Ø пресс-головки – 58мм
Высота пресс-головки – 65мм
|
|
|

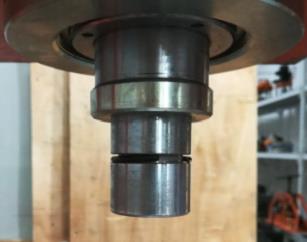

Вал штока без пресс-головки.
Ø штока – 40мм
Макс. ход штока – 140мм
|
|
|

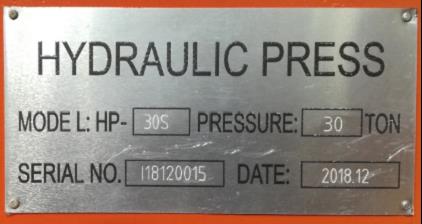

Шильдик станка.
|
|
|
Рычаги крепления стола - Ø=33мм.
Рычаги крепления стола - L= 290мм (гладкая часть) / L= 360мм (общая длина).
Ø отв. крепления стола на сварных опорах - Ø=35мм.
Толщина стенки сварных опор – 11мм.

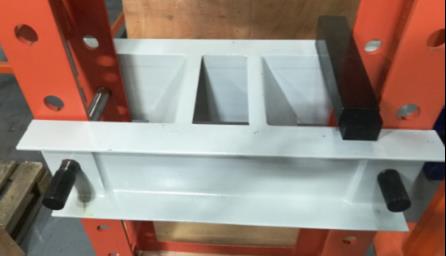

Основа рабочего стола – два швеллера 20 с двумя рёбрами жёсткости, установленными под углом к друг другу.
|
|
|

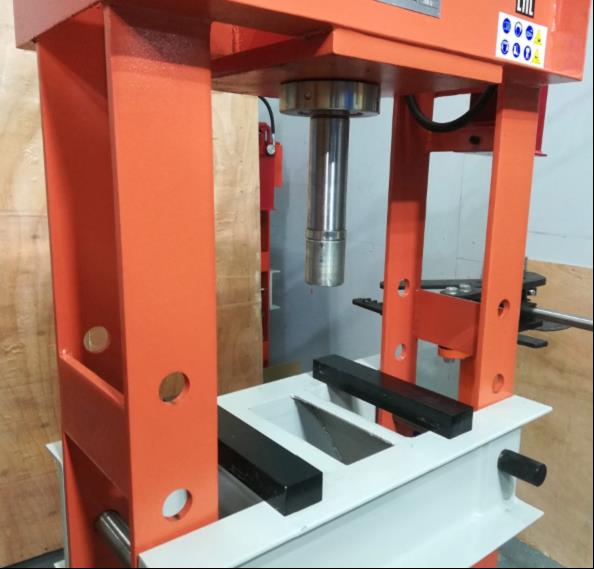

Рабочая ёмкость станка.
Макс. ход штока без с пресс-головкой.
Стандартная комплектация:
Рабочие блоки – 2шт
Пресс-головка – 1шт
|
Станок1 шт.V-блок2 шт.Пресс-головка1 шт.Дополнительное уплотнительное кольцо1 шт.Инструкция1 шт.
